產品名稱

氮氣烤箱

產品型號

T180G2S4-N2

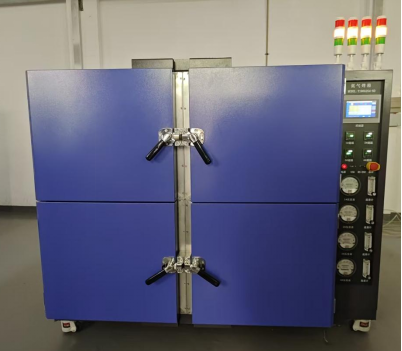

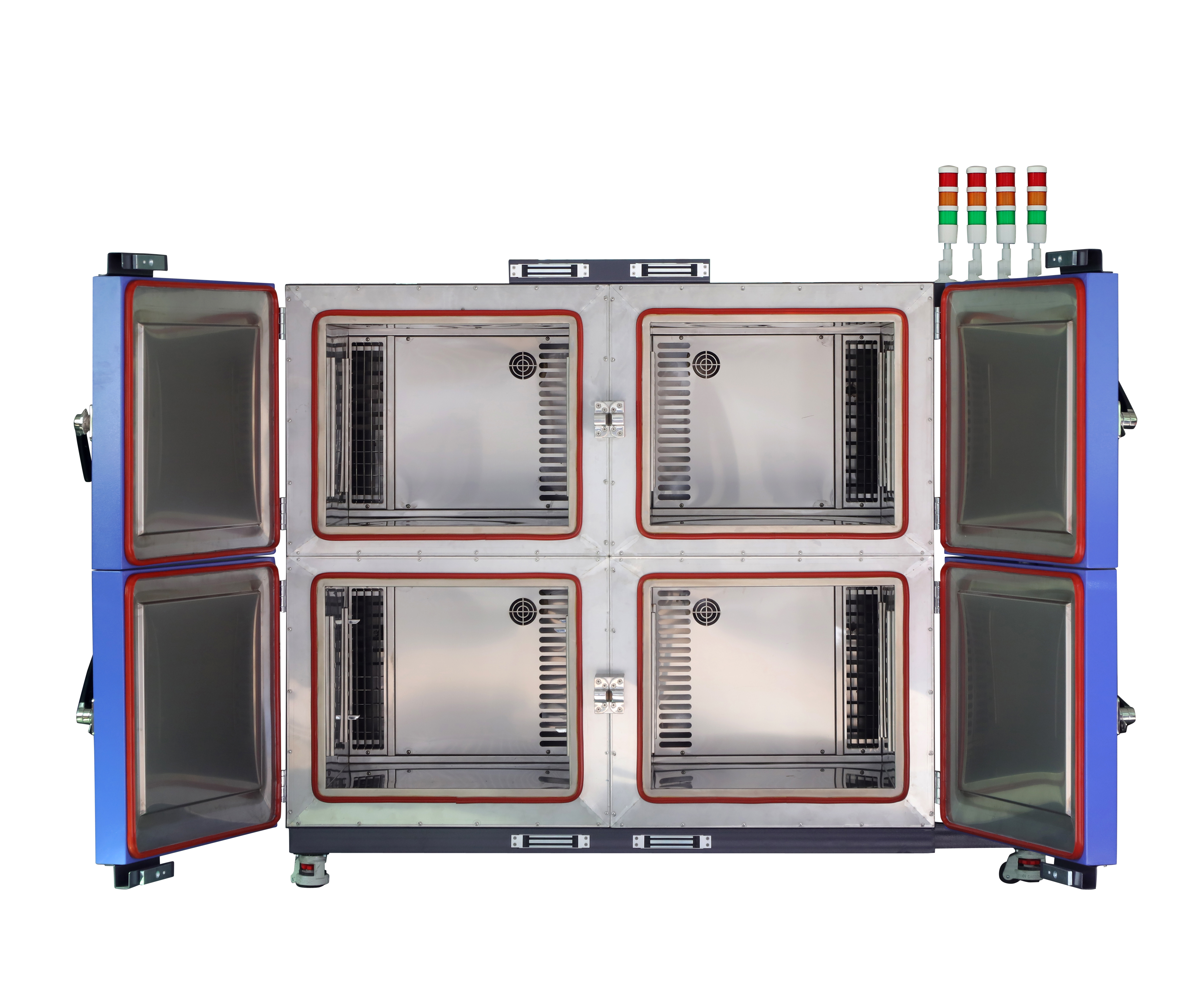

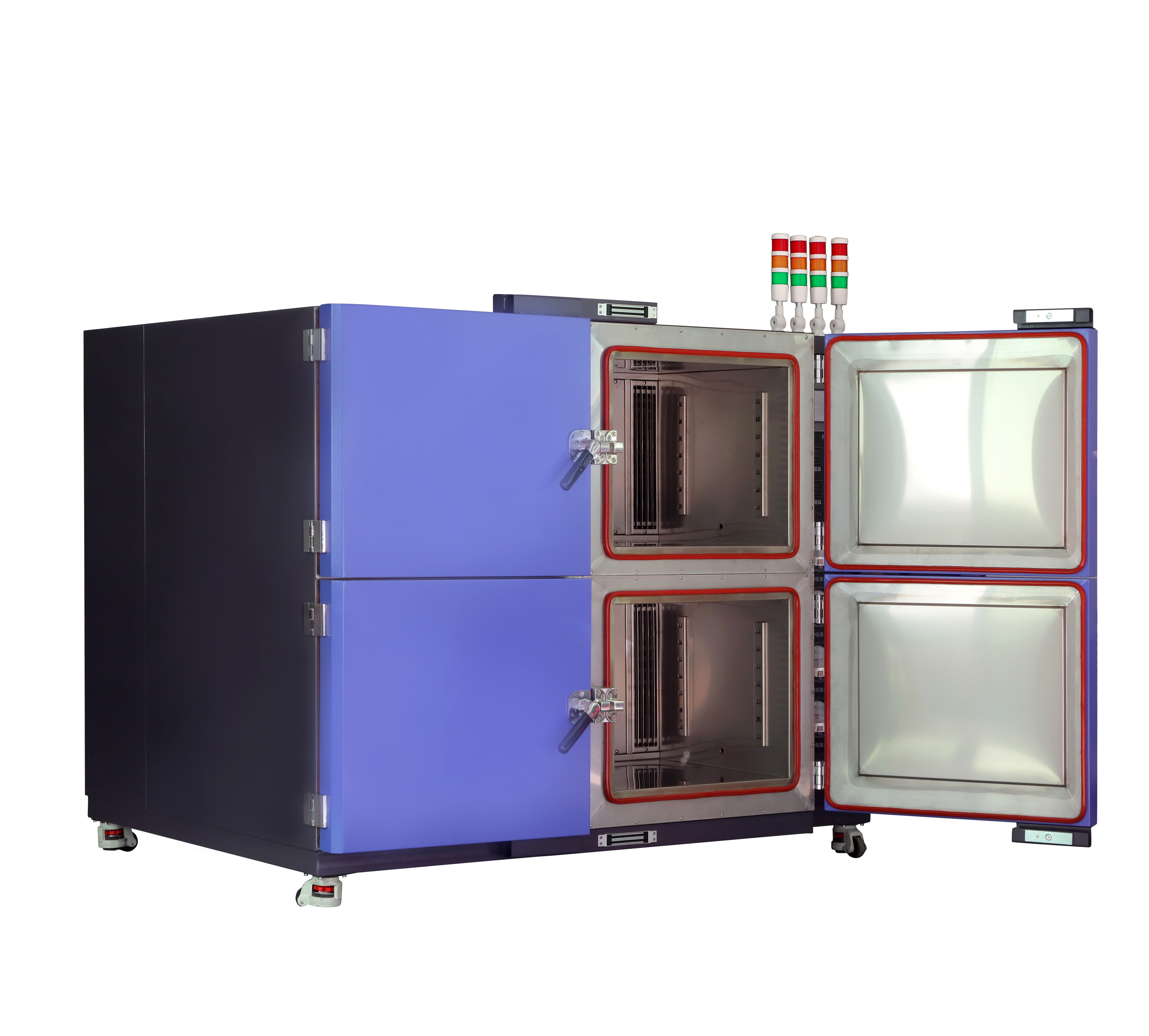

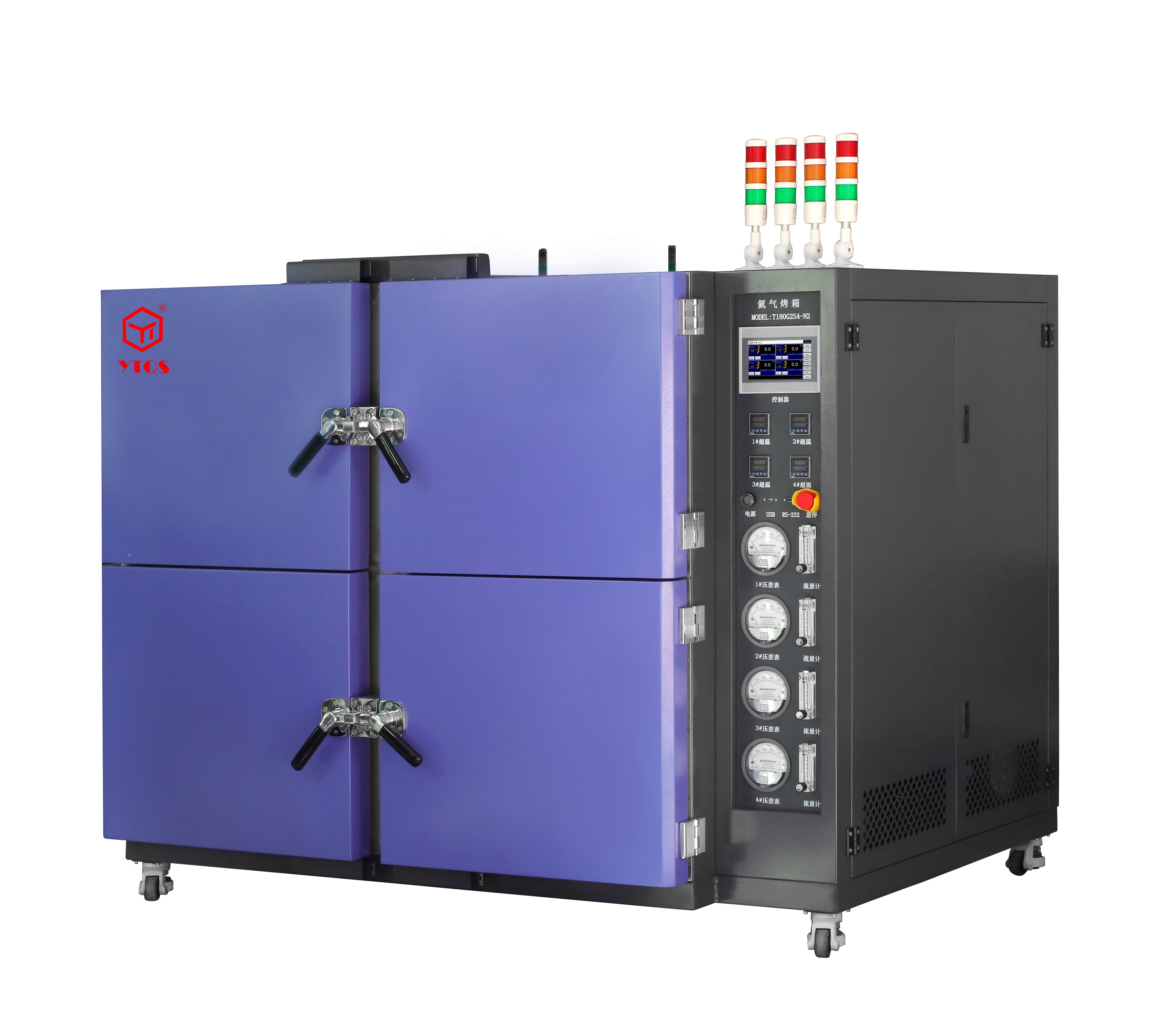

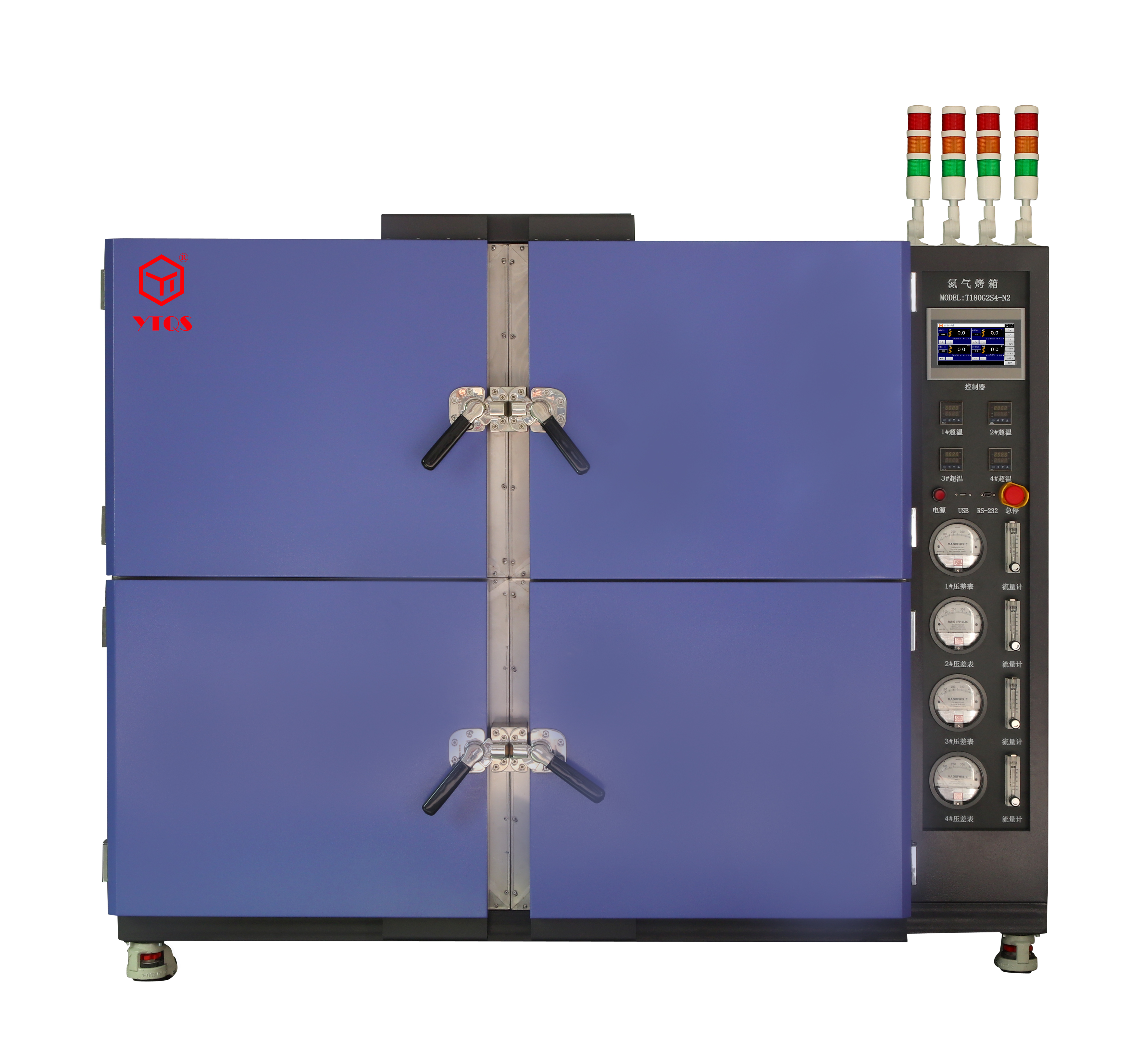

產品圖片

圖片供參考，以實際機臺為準

1 產品特點

1) 具有溫度控制、氮氣流量控制、定時控制等功能。

2) 溫場內循環系統確保溫度均勻。

3) 具備強制降溫冷卻功能。

4) 程序式控制，可編程設定各要素參數。

5) 開放式IP/TCP、USB功能，能連接MESPC端。

6) 上下雙層4腔體組合烤箱，每個腔體為獨立控制。

7) 設備正常運行中具備電磁鎖功能。

2 試樣限制

1) 易燃、易爆、易揮發性物質試樣的試驗或儲存

2) 腐蝕性物質試樣的試驗或儲存

3) 生物試樣的試驗或儲存

4) 強電磁發射源試樣的試驗或儲存

5) 放射性物質試樣的試驗或儲存

6) 劇毒物質試樣的試驗或儲存

7) 試驗或儲存過程中可能產生上述物質或物體的試樣的試驗或儲存

3 容積、尺寸

3.1 標稱內容積

180 L

3.2 內箱尺寸

寬600*高500*深600mm*4室

3.3 外型尺寸

寬1900*高1570*深1530mm

4 性能

4.1 測試環境條件

1) 環境溫度+5℃～+40℃

2) 試驗箱內無試樣（另有說明除外)

4.2 測試方法

GB/T 5170.2-2017 溫度試驗設備

4.3 溫度控制范圍

R.T+10～+200℃。

4.4 溫度變化速率

升溫：室溫→175℃≤20min（空載）

強制排風降溫：175℃→70℃≤5min（空載）

175℃→30℃≤30min（空載）

4.5 溫度分辨率

0.01℃

4.6 溫度波動度

≤±2.0℃

4.7 溫度偏差

≤±3.0℃

4.8 溫度均勻度

≤±2.0℃（空載）

4.9 滿足試驗方法

1) GB/T 2423.2-2008(IEC60068-2-2:2007)試驗Bb：高溫

2) GJB 150.3A-2009 高溫試驗

4.10 工作噪音

1) ≤69dB（A）

2) 噪音值是在離設備正面1m、高度1.2m處測得的數據（自由空間中）

5 結構特征

5.1 結構方式

整機一體式結構

5.2 保溫圍護結構

1) 外壁：雙面鍍鋅冷軋鋼板，表面噴塑處理

2) 外部結構加強件：雙面鍍鋅冷軋鋼板、表面噴塑處理

3) 內壁：SUS304不銹鋼板

4) 內部結構加強件：SUS304不銹鋼

5) 絕熱材料：100mm耐高溫巖棉

6) 底板：SUS304不銹鋼，承重≥100kg/㎡

5.3 空氣調節通道

1) 風機、加熱器、過熱保護器

2) 干球溫度傳感器

5.4 試驗箱門

單開鉸鏈門*4扇，兩邊開啟

5.5 控制面板

1) 位于箱體右側，造型美觀

2) 控制器顯示屏

3) 電源按鈕、USB接口、RS232接口

5.6 機械室

1) 總電源漏電斷路器

2) 配電控制板、散熱風機

5.7 樣品架

標配2層/室

6 空氣調節系統

6.1 傳熱方式

空氣循環強制對流傳熱

6.2 空氣循環裝置

離心風機，長軸外置電機驅動

6.3 空氣加熱方式

鎳鉻合金電熱絲式加熱器

加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器）

7 電氣控制系統

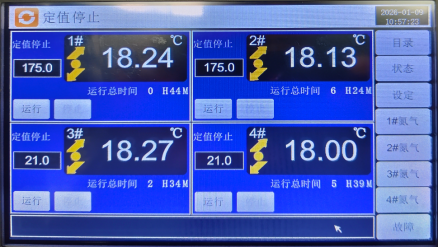

7.1 控制器界面

7.2 控制器

    顯示器

7寸屏，TFT彩色LCD顯示器

    運行方式

程序方式、定值方式

    設定方式

觸摸屏方式，中英文菜單

    程序容量

1) 可編輯程序

A. 數量：最大100組

B. 步數：最大99步

C. 循環數：最大999個

2) 程序可鏈接（鏈接程序序號可選擇）

3) 程序時間可設 1 分鐘～999 小時。

    設定范圍

溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃)

設定及顯示分辨率

1) 溫度：0.01 ℃

2) 時間：0.1 min，1 s

    輸入

熱電偶（鉑電阻/電壓/電流等，根據設備需要）

通訊接口

（可任選）

1) RJ-45以太網接口（IEEE802.3i/3u/3ab，100Mbps）

2) RS-485接口

3) RS-232接口

4) USB接口

接口轉換器

（選購）

1) RS-232接口：RS-485/ RS-232接口轉換器

2) GPIB接口（IEEE 488.2）：RS-485/GPIB接口轉換器

    通訊協議

STEN通訊協議

RAS-2003集中監控軟件(選購）

1) 支持接口類型：

A. RJ-45以太網接口（IEEE802.3i/3u/3ab，100Mbps）

B. RS-485接口

C. RS-232 接口（需配RS-485/RS-232轉換器）

2) 具有本地和遠程通訊功能，最多可同時連接16臺設備

3) 功遠程監視/設置/操作，故障報警，曲線記錄/顯示

4) 兼容系統：英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）

    控制方式

1) 抗積分飽和PID

2) BTC平衡調溫控制方式

    曲線記錄功能

1) 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；最大記錄時間為350天（當采樣周期為1.5分鐘時）

2) 控制器記錄的試驗曲線數據為：

2路溫度－設定溫度和實測溫度

USB功能

1) 配U盤（容量不小于8G，不保修）一個。選購

2) PC機專用軟件光盤1張。選購

3) 通過PC機專用軟件編制試驗程序并保存到U盤，再從U盤將試驗程序調出并存入控制器中；也可將控制器內的程序轉存到U盤，再存入PC機進行分析和管理。

4) 可將存儲在控制器內記錄的試驗曲線數據轉存到U盤上。

5) 通過PC機專用軟件直接顯示和打印試驗數據／曲線(該打印數據帶不可修改標志)；或?qū)⒂涗洈?shù)據轉換為可由Microsoft Office讀取的Access數據文件。

6) 兼容系統：英文，簡體或繁體中文Windows XP、Windows 7、Windows 8（32位/64位）

    附屬功能

1) 故障報警及原因、處理提示功能

2) 斷電保護功能

3) 上下限溫度保護功能

4) 日歷定時功能(自動啟動及自動停止運行)

5) 自診斷功能

7.3 測量傳感器

溫度：PT100鉑電阻

7.4 其它配置

1) 電源線纜：五芯（三相四線+保護地線）電纜1條（約4米長）

2) 試樣電源控制端子（選購）繼電器觸點控制，AC240V、2A以內（當正常運行時，觸點閉合；當設備停機或故障時，觸點斷開）

3) 總電源漏電斷路器總電源輸入，漏電斷路及過載斷路用額定感應電流：30mA

8 安全保護裝置

8.1 電源安全保護

1) 獨立漏電保護空氣開關

2) 總電源相序和缺相保護

3) 試驗箱接地保護

4) 獨立電源啟停按鈕開關

5) 應急急停開關

8.2 超溫保護

1) 控制器內置超溫保護程序

2) 獨立可調數顯式超溫保護器

8.3 電機保護

1) 循環風機過熱保護

2) 循環風機過流過載保護

8.4 其它安全保護

1) 三色聲光報警燈

2) 裝有電磁鎖，運行中不可打開門

9 機臺配置

9.1 標準配置

1) 箱體:內箱SUS304不銹鋼板，1套

2) 外箱雙面鍍鋅冷軋鋼板噴涂，1套

3) 風道：內1.2mmSUS304不銹鋼板，1套

4) 控制柜：安裝于設備右側，1套

5) 軟體：專利號2019SR0254738，中國YUTAI，1套

6) PLC：自主研發集成式PLC控制器，中國YUTAI，1套

7) PLC模塊：自主研發集成式I/O板，中國YUTAI，1套

8) 觸摸屏：7寸，帶USB，臺灣威綸通或昆侖通泰，1套

9) 溫度傳感器：PT100，外徑3.2，美國歐米茄，8套

10) 發熱架：用于加熱升溫，220V，YUTAI，4套

11) 長軸電機：用于空氣循環，翊正，4套

12) 風輪：用于空氣循環，翊正，4套

13) 耐高溫離心風機：用于強制排風，喆木，4套

14) 氮氣流量計：0-100L/min，國產，4套

15) 壓差表：0-500Pa，國產，4套

16) 漏電開關：用于漏電保護，中國正泰，1套

17) 斷路器：用于電源通斷，中國正泰，5套

18) 固態繼電器：SSR，瑞士佳樂，4套

19) 熱繼電器：用于作功元器件通斷，法國施耐德，41套

20) 交流接觸器：主3路；輔助2組，法國施耐德，4套

21) 按鈕開關：用于電源開關，紅色，日本和泉，1套

22) 急停開關：用于緊急停止，紅色，日本和泉，1套

23) 相序保護器：AC380V，正泰，1套

24) 24V電源：100W，明緯，1套

25) 電磁鎖：24V電磁鎖180KG，國產，4套

26) 數顯超溫保護器：0-200℃，220V，楚荊，4套

27) 電纜線：用于主電源引線，中國金龍羽，1批

28) 電線：用于元器件引線，中國金龍羽，1批

9.2 選購配件

1) 吊裝裝置：設備裝卸時可采用吊裝方式

2) 延長電纜線：標配4m,按機臺用電功率配置

10 隨機資料

10.1 用戶手冊

1份，中文版

10.2 用戶操作指南

1份，中文版

10.3 產品合格證

1份

10.4 產品保修證

1份

11 運輸及搬入

11.1 運輸

試驗箱整體運輸

11.2 搬入

本試驗箱的箱體、部件搬運時，必須滿足下列條件：

1) 搬入過程如需通過電梯時，電梯承重需大于本設備重量

2) 電梯能通過并放置本設備

3) 搬入過程如需通過過道及門時，要求能通過本設備（如有轉彎，需加大搬運寬度尺寸）。

4) 【如若無法滿足以上條件，請用戶務必事先聲明、商談】

12 使用條件

由用戶保證下列各項條件

（設備使用場地、供電線路、排風管道及安裝由用戶負責或選購）

1、壓縮空氣：8mm氣管接頭（需接管至設備后面）

2、氮氣：8mm氣管接頭（需接管至設備后面）

3、排風管在頂部

12.1 安裝場地

1) 地面平整，符合GB 50209-2002規范：平整度≤5mm/2m，總的水平度極差不大于5mm

2) 通風良好，無陽光和熱源的直接影響

3) 設備周圍無強烈振動

4) 設備周圍無強電磁場影響

5) 設備周圍無易燃、易爆、腐蝕性物質和粉塵

6) 場地地面承重能力：不小于本設備

7) 設備周圍留有不少于600mm的使用及維護空間（參見安裝布局圖）

A≥600mm B≥300mm C≥設備外形寬度 D≥600mm

12.2 環境條件

1) 溫度：+5℃～+35℃

2) 氣壓：80kPa～106kPa

12.3 供電條件

1) AC380V/50Hz 三相四線＋保護地線

2) 電壓允許波動范圍：AC（380±38）V

3) 頻率允許波動范圍：（50±0.5）Hz

4) 保護地線接地電阻小于4Ω

5) TN-S方式供電或TT方式供電

6) 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立供本設備使用

7) 額定功率：4.2 kw*4

12.4 其他

門上裝有電磁鎖，試驗過程中不可強力打開試驗箱門，會造成箱內的溫度動
